광복합 가공지선 해저 케이블 행성 스트랜더 기계 75MM 지름

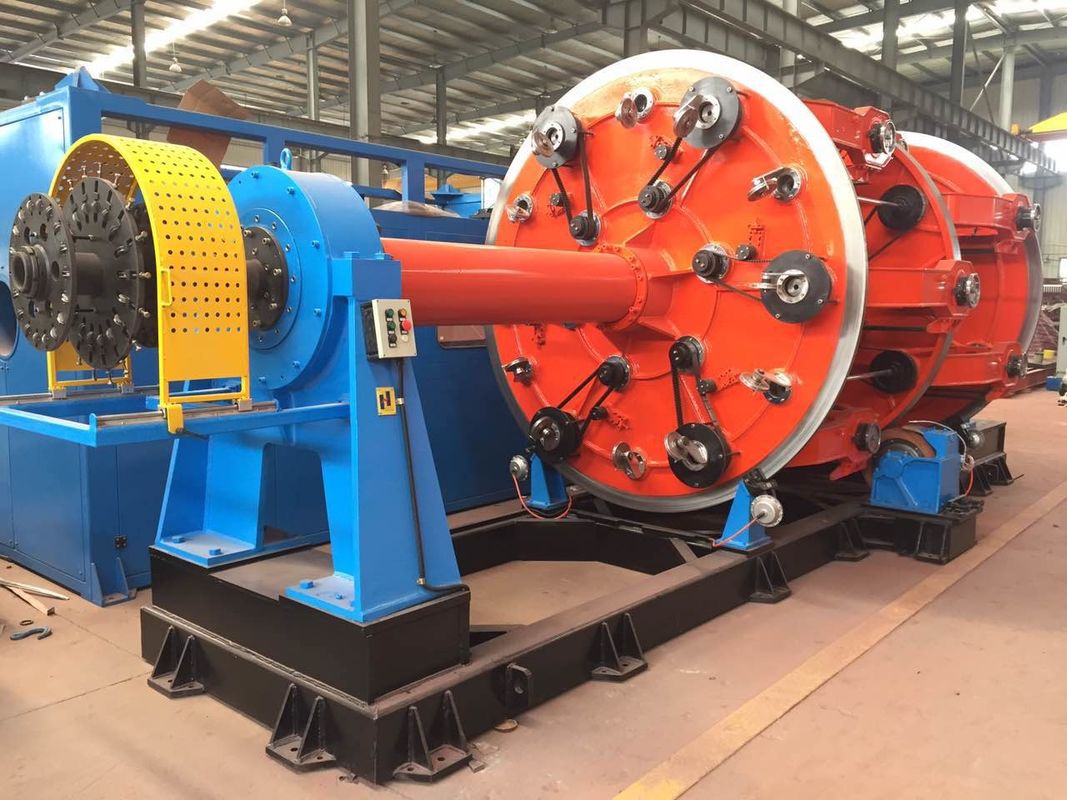

JL-560/6+12+18 행성 스트랜딩 기계

• 기계 사용

이 기계는 주로 있고 계선과 좌초를 위해 제어 케이블, 신호 케이블과 절연 코아를 사용합니다.

• 주요 기술 수단

• 한 개의 와이어 직경 Φ2.0~Φ11mm을 좌초시키기
•
• 맥스 좌초 OD Φ75mm

• 새장 최대 회전 속도 (실제 주행속도)

6B 49.6~90r/min

12B 44.0~80r/min

18B 38.6~70r/min

• 연선 피치

6B 58.5~867mm

12B 65.9~977.3mm

18B 75.3~1114mm

• 캡스턴 최대 라인 속도 5.27~43m/min
• 캡스턴 바퀴 직경 Φ1600mm
• 새장 PN560에서 성과를 거두세요
• 중심 패이 오프 릴 사이즈 PND1000~1800mm
• 릴 사이즈 PN1600~2500mm을 차지하세요
• 주전동기출력 55kW(AC)
• 원동력 11kW(AC)를 차지하세요
• 중심 높이 1000 밀리미터

• 주성분
  • Φ1800 포털 타입은 1SET을 지불합니다
  • # 형태 와이어 안내는 1개 세트를 세웁니다
  • 6,12,18B 새장 EACH 1 세트
  • 와이어 어셈블링은 3 세츠를 세웁니다
  • 비금속 테이핑 헤드 2 세츠
  • 1 세트 미터 반대
  • Φ1600 듀얼 캡스턴 장치 1 세트
  • Φ2500 포털 유형은 입지 1 세트를 차지합니다
  • 세트 전기 제어 시스템 1
  • 1 세트 안전성 울타리

• 주요 부문 상술과 구조
  • Φ2000 포털 타입 페이-오프는 서 있습니다
    • 페이-오프 실패 PN1000~PN1800
    • 맥스. 부하 중량 8T

• 페이-오프 긴장은 기계적인 마찰에 의해 제어되고, 조정될 수 있습니다.
• 옆 움직임과 자동 센터링의 기능으로, 포털 형 구조.
• 실패는 높이고, 고정되고, 전기적으로 느슨해집니다.

• 6,12,18B 새장
  • 새장 PN560에서 성과를 거두세요

• 새장 최대 회전 속도 (실제 주행속도

6B 100r/min

12B 85r/min

18B 70r/min

• 피치 60-1400을 좌초시키기

• 축 타입 설명서 클램핑과 설명서는 체결 볼트로, 릴을 공개합니다. 긴장 자기 이력 현상 제어를 지불하고, 조정할 수 있을 수 있습니다. 긴장 1.2-7.5kg를 지불하세요.
• 6B,12B,18B 좌초 새장이 샤프트 전송을 채택한다고, 단포스 운전자는 동력차 운행을 제어합니다. 새장은 듀얼 지원을 채택합니다. 주축은 이음 없는강관입니다, 새장의 강성을 좌초시키는 키웨이 상승에 의한 연결 플레이트가 좋습니다. 12B 좌초 새장은 일련의 보조 롤러를 사용합니다, 뒷부분인 트위스트부를 위한 gear+timing 벨트를 사용하여, 18B 좌초 새장이 보조 롤러의 2개 세트를 이용합니다, 새장을 좌초시키는 것 장기간 동안 고속으로 회전할 수 있습니다.
• 스트랜딩 새장은 공기 원판형 제동기를 사용합니다.
• 스트랜딩 새장의 전방 지지부는 장비 작동을 위해 쉬운 긴급한 정지, 알람, 조깅 버튼을 가지고 있습니다.

• 비금속계 테이핑 헤드
  • 맥스 OD Φ75mm
  • 패드 수량 2/Pads
  • 패드 OD Φ600m Ｘ Φ80
  • 테이프 폭 20~100mm
  • 테이프 두께 0.05 밀리미터
  • 최대 속도 500r/min
  • 피치 13-205를 녹음하세요

• 테이핑 재료는 폴리에스테르 테이프, ELE, 비직조 벨트 기타 등등입니다..
• 테이프 장력은 기계적인 마찰에 의해 제어됩니다.긴장은 조정하고 범위 1-10kg를 팽팽하게 할 수 있습니다 .
• 와이어 마무리와 와이어 파손 탐지의 기능으로
• 푸쉬풀 방식 안전문을 채택하세요

• 기계적이 & 전기 계측기가 반대합니다
  • 미터 반대 주변 500 밀리미터
  • 맥스. 길이 9999m을 계산하는 미터
  • 미터 반대 정밀 에러 ≤3‰

• 휠을 누르는 한 개의 주행륜, 2가지 바퀴 구조, 수직형은 스프링 댐퍼, 주입구와 수단 와이어 하베가이드 롤러를 가지고 있습니다.
• 전기적 계산의 기능으로

• ΦΦ1600 듀얼 캡스턴 장치
  • 캡스턴 바퀴 직경 F1600mm
  • 라인 속도 43m/min
  • 속도 변화 36 단계
  • 맥스 당김력 5T

• 캡스턴 바퀴홈 5,6 홈, 단일 휠 구동
• 캡스턴 휠과 분리 휠은 크롬 도금을 포장합니다, 홈 형상이 Ｕ 형태입니다, 분리된 휠이 스크래치를 회피하기 위한 케이블을 위해 쉬운 경사 움직임을 설치합니다.
• 공기 레코드 유선 장비로 멈추면서, 피치를 좌초시키는 것 안정적일 때 케이블이 느슨하지 않다는 것을 확인하세요.

• Φ2500 포털 타입 테이크-업은 트래버싱과 일치합니다
  • 테이크-업 보빈 PN1600~PN2500mm
  • 맥스. 부하 용량 15T
  • 테이크-업 원동력 11KW(AC)
  • 원동력 1.5KW(AC)를 가로지르세요
  • 포털 형 구조 ; 실패는 높이고, 고정되고, 전기적으로 느슨해집니다.
  • T/U는 인버터에 의해 제어되는 교류 전동기를 채택합니다. T/U 긴장은 안정적이거나, 조정될 수 있습니다
  • 와이어 트래버싱은 교류 전동기에 의해 가동되는 포털 입지에 의해 이동되고, 인버터에 의해 제어됩니다. 트래버싱 속도는 권취 속도를 따를 수 있습니다. 빨리 조정되는 기능으로 트래버싱 피치는 스텝리스입니다.
  • 클램핑 실패의 보호로 ; 실패와 움직임을 높이는 끝 보호

• 송전과 제어 시스템
  • 전원 공급기 : 3개 단계와 5개 와이어, 380V(±10%), 60HZ
  • 전체 기계는 샤프트 전송을 채택하고 지멘스 S7-300 PLC를 채택하고 프로피버스 버스가 전직선을 제어합니다. 운전자는 교류 전동기가 제어를 시작하고 운영하고 가속시키는지를 컨트롤하기 위해 단포스 AC 운전자를 채택합니다. 어답트 지멘스 터치 스크린이 지정된 /가 터치 스크린에 대한 데이터를 변경한다는 것을 일 수 있습니다.
  • 보호
    • 드라이버 장애 경고
    • 과적하여 차지하고 보호를 강화하세요
    • 새장 와이어 파손 보호

• 급기
  • 공기 전압 0.6Mpa
  • 공기 부피 0.8m3/min
  • 압착기 공기는 마르고 불순물이 없습니다.

• 다릅니다
  • 모터는 지멘스 모터를 채택합니다
  • 지탱하는 것 하에르빈, 뤄양, 와팽디안 브랜드를 채택합니다.
  • 전압 전기 부품은 쉐나이더를 채택합니다.
  • PLC는 지멘스 브랜드를 채택합니다.
  • 드라이버는 단포스 브랜드를 채택합니다.
  • 공압 부품은 아이르테크를 채택합니다.
  • 머신 디렉숀 : 왼쪽부터 오른쪽, 얼굴에서부터 기계까지, 왼쪽은 급료지불이고, 곧바로 있고 차지합니다.
  • 고객에 의한 색상 코드 공급
  • 고객은 릴 그림을 공급합니다
• 도면 데이터
  • 일반적 다이어그램, 토대 다이어그램
  • 전기적 프리치팔 다이어그램, 전기적 파이프라인 다이어그램, 외부 배선 다이어그램
  • 장비 전달 기구 다이어그램, 피치 테이블
  • 작동 설명서와 전기 설명서
